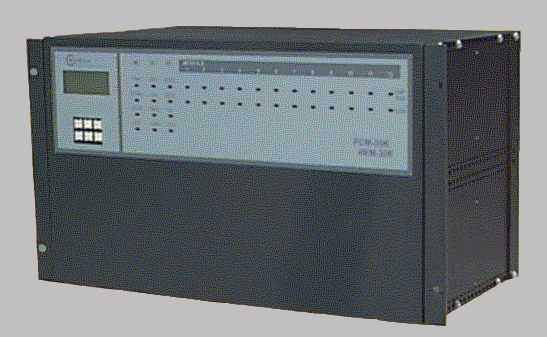

Аппаратура ИКМ-30К предназначена для организации соединительных линий между АТС, АТС и МТС по металлическим кабелям типа Т, ТПП, ВТСП или КСПП 1x4x0,9 и КСПП 1x4x1,2.АППАРАТУРА ИКМ-30К
Аппаратура ИКМ-30К может быть подключена как к оборудованию окончания линейного тракта в линейно-аппаратном зале АТС на расстоянии до 400 м, так и непосредственно к кабельной соединительной линии между АТС на расстоянии до 2 км (при диаметре жил кабеля 0,65 мм). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Аппаратура ИКМ-30К удовлетворяет рекомендациям МСЭ-Т серии G, Нормам на электрические параметры каналов ТЧ магистральной и внутризоновых первичных сетей и Нормам на электрические параметры цифровых каналов и трактов магистральной и внутризоновых первичных сетей. Аппаратура ИКМ-30К позволяет организовать следующие варианты мультиплексирования каналов в поток 2,048 Мбит/с (Е1): 1. До 30-ти четырехпроводных
каналов тональной частоты ТЧ с двумя вынесенными сигнальными каналами Е&М
(на каждый канал ТЧ) для передачи сигналов управления и взаимодействия
АТС с интерфейсом:
2. До 30-ти двухпроводных
телефонных каналов с двумя вынесенными сигнальными каналами Е&М (на
каждый телефонный канал) для передачи сигналов управления и взаимодействия
АТС со следующим интерфейсом:
3. До 30-ти основных цифровых каналов ОЦК с пропускной способностью 64 кбит/с в соответствии с рек. МСЭ-Т G.703. Обеспечивается восемью 4-канальными модулями “ОЦК”; 4. До 30-ти двухпроводных абонентских телефонных каналов (прямых абонентов). Обеспечивается восемью 4-канальными модулями “2АБ”; 5. Возможны различные сочетания типов каналов в одном полукомплекте. Во всех вариантах действует канал речевой служебной связи между полукомплектами без занятия канала ТЧ с использованием вокодера и выделенного цифрового канала 16 кбит/с и возможностью подключения его к АТС. Для дистанционного управления и телеметрии между полукомплектами аппаратуры ИКМ-30К организован дуплексный служебный канал данных со скоростью 4 кбит/с. Аппаратура ИКМ-30К обеспечивает организацию связи как в синхронной сети, так и в плезиохронном режиме работы с подавлением фазового дрожания тактовой частоты. Аппаратура ИКМ-30К имеет местное и дистанционное управление. Последнее позволяет отображать результаты эксплуатационного контроля линейного тракта как местного полукомплекта, так и удаленного полукомплекта на подключаемом персональном компьютере. Аппаратура ИКМ-30К позволяет организовать непрерывный эксплуатационный контроль линейного тракта без закрытия связи с отображением: - текущего значения коэффициента
ошибок по битам (BER);
Тестирование линейного тракта и каналов ТЧ аппаратуры ИКМ-30К обеспечивается включением шлейфа в линейном тракте и в любом из мультиплексированных каналов как при местном, так и при дистанционном управлении от любого полукомплекта. Потребляемая аппаратурой ИКМ-30К мощность от источника постоянного тока с номинальным напряжением минус 60 В не превышает 25 Вт. УСЛОВИЯ ЭКСПЛУАТАЦИИ
АППАРАТУРЫ Аппаратура ИКМ-30К по условиям эксплуатации относится к климатическому исполнению УХЛ и предназначена для работы в помещении. Класс изделия по способу защиты от поражения электрическим током 1 по ГОСТ 12.2007.0-75. Температура окружающей среды от 0 до 50 ° С. Относительная влажность до 90 % без конденсации. Атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт.ст.). Конструктивно аппаратура ИКМ-30К выполнена в блоке “Евроконструктив 19” высотой 6U со сменными канальными модулями. СОСТАВ И КОМПЛЕКТНОСТЬ ПОСТАВКИ АППАРАТУРЫ ИКМ-30К Аппаратура ИКМ-30К поставляется
в следующем составе:
ГАРАНТИИ Гарантийный срок эксплуатации (включая 6 месяцев хранения) - 18 месяцев. Поставка аппаратуры ИКМ-30 с 1 квартала 2001 г.
|
||||||||||||||||||||||||
